ワイヤ
（DED/LMD）
三菱電機

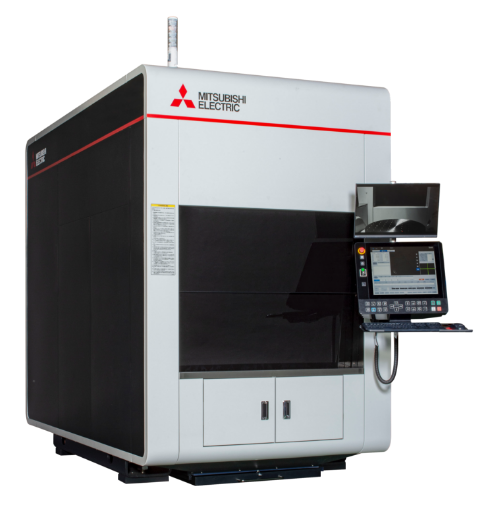

三菱電機ワイヤ・レーザ金属3Dプリンタ AZ600
DED方式
指向性エネルギー堆積方式

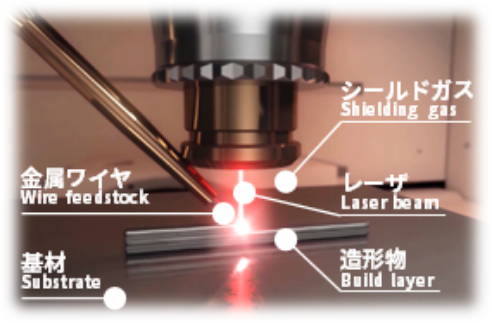

レーザ照射部分に金属ワイヤを直接供給して造形する指向性エネルギー堆積方式（DED方式）により、高品質な三次元構造の高速造形を実現。
主な特長
高速 High-speed
DED方式を採用し、高速制御に適したレーザ光を熱源に、造形状態に応じて正確に熱エネルギー を制御することで、高速な積層造形を実現。
高効率 High-efficiency
供給する材料に市販の溶接ワイヤを使用。材料の飛散が少なく、機械がクリーン。粉末に比べて材料 の利用効率が高く、人と環境に配慮した造形方式を実現。
高品質 High-quality
ワイヤとレーザの組み合わせにより、高い緻密度で空孔が少ない造形が可能。独自のきめ細かな 入熱制御が加わることで高品位な積層造形を実現。
主な仕様
| 形名 | AZ600-F20 | AZ600-F40 |
|---|---|---|
| 造形方式 | 指向性エネルギー堆積方式 | |
| ストローク(X×Y×Z)(mm) | 600×600×600 | |
| 最大対象ワークサイズ(mm) | Φ500×500 | |
| 最大積載ワーク質量(kg) | 500 | |
| レーザー定格出力(kW) | 2 | 4 |
| 主な標準装備 | 2軸ロータリーテーブルBC軸仕様、高さセンサ、シールドガスNC制御、加工エリア観察用カメラ、自動スライドカバー（正面扉） | |
アプリケーション事例
ニアネットシェイプ工法による生産性向上と廃棄ロス削減

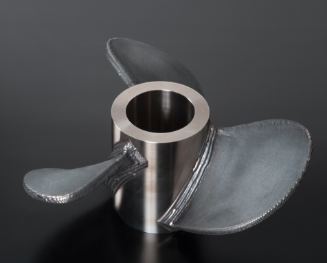

プロペラPropeller
- 造形時間 8h 47min
- 外形寸法 φ300
- 基材寸法 φ99 x L120mm
- 造形材料 ステンレス鋼

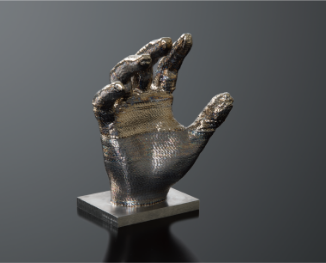

中空の手 Hollow hand
- 造形時間 19h 45min
-
外形寸法 L75 x W155 x H170
x t4.5mm - 造形基材 チタン合金 Ti6Al4V
- 造形材料 チタン合金 Ti6Al4V

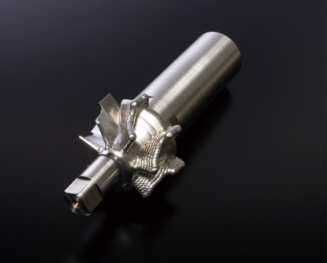

インペラ Impeller
- 造形時間 2h 30min
- 造形寸法 Φ50
- 造形基材 ステンレス鋼 SUS304
- 造形材料 INCONEL🄬718
※INCONELハンティントンアロイズコーポレーションの登録商標です。

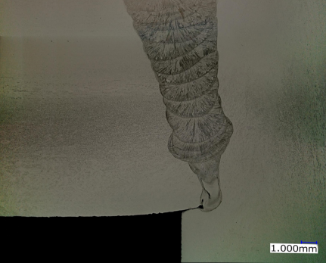

金型補修 Mold repair
- 造形時間 17min per process
- 外形寸法 C10 x L60mm
- 造形基材 工具鋼SKD61 Tool steel
- 造形材料 マルエージング鋼

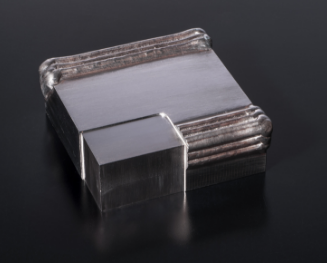

溶接自動化 Welding automation
- 造形時間 10min per process
- 造形寸法 L200mm、17 layers
- 造形基材 ステンレス鋼 SUS304
- 造形材料 ステンレス鋼 SUS308L
Meltio
Meltio M450
主な特長
Meltio M450は、ワイヤーDED方式の金属3Dプリンターです。既成材料含め、ステンレスやチタンなどの様々な金属材料に対応しており、また手頃な価格で、信頼性が高く安全で、非常に使いやすい3Dプリンターです。従来の金属3Dプリンタ ーとは異なり厳格な設置要件や、大掛かりな保護具、電源、廃棄設備などの産業 インフラを必要としない設計となっています。小～中サイズの部品製造や、バイメタル製品の研究にも最適です。
主な仕様
| 機器 | M450 |
|---|---|
| 機器寸法 | 560×600×1400mm |
| 造形サイズ | 150×170×425mm |
| 製品重量 | 250kg |
| 最大レーザー出力 | 1200W |
| 電源入力 | 208/230V 単相または400V三相 |
| 消費電力 | 選択したオプションに応じて2～5kWピーク |
| ワイヤー径 | 線径0.8～1.2mm |
| プロセス制御 | 閉ループ、レーザーおよびワイヤー制御 |
| 冷却 | アクティブ水冷チラー付属 |
| ワイヤーフィード | 2×K300スプール |
| レーザー波長 | 976nm |
| レーザーの種類 | 複数の200Wダイレクトダイオードレーザー |
アプリケーション事例
SS316L - ガラスモールドコア
- Meltio M450
- サイズ: 158.5 x 79.3 x 144.3 mm
- 重量：6 kg
- 印刷時間: 24 時間
Ti64 - ウォッチベゼル
- Meltio M450
- サイズ: 53.37 x 44.59 x 10.85 mm
- 重量: 29.22 g（1個当たり）
- 印刷時間: 5 時間 40 分
SS316L - 燃焼室
- Meltio M450
- サイズ: 110.5 × 110.5 × 170 mm
- 重量: 4.88 kg
- 印刷時間: 7 時間 30 分
SS316L - バギングノズル
- Meltio M450
- サイズ：99 × 116 × 258 mm
- 重量: 1.78 kg
- 印刷時間: 6 時間 15 分
In718
- ガスタービンファンブレード
- Meltio M450
- サイズ：35 × 75 × 135 mm
- 重量: 1.11 kg
- 印刷時間: 3 時間 10 分
SS316L - 翼型冷却ブレード
- Meltio M450
- サイズ: 200 × 152 × 55 mm
- 重量: 526g
- 印刷時間: 3 時間 50 分

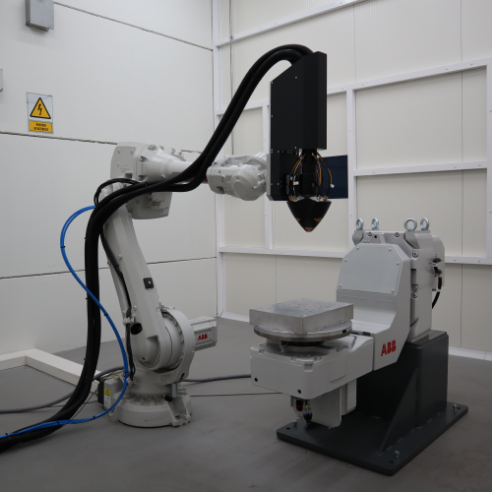

Meltio Engine Robot Arm
主な特長
Meltio Engine Robotは、ワイヤーDED方式の金属3Dプリンターで、大型サイズの部品や製品、複雑な形状をサポートレスでプリントできます。修理やクラッディング（肉盛り加工）、新しく機能を追加するのに最適な3Dプリンターで、既成材 料から、ステンレス、チタンなど様々な金属材料に対応しています。余剰ロボットへの搭載も可能なため、重工業や建設、航空宇宙など幅広い用途に適しています。
主な仕様
| 機器 | Meltio Engine Robot Arm |
|---|---|
| 機器寸法 | 390×700×1025mm(Engineのみ) |
| 造形サイズ | 制限なし |
| 製品重量 | 142kg |
| 最大レーザー出力 | 1200W |
| 電源入力 | 208/230V 単相または 400V 三相 |
| 消費電力 | 5kW |
| ワイヤー径 | 線径0.8～1.2mm |
| プロセス制御 | 閉ループ、レーザーおよびワイヤー制御 |
| 冷却 | アクティブ水冷チラー付属 |
| ワイヤーフィード | 2×K300 スプール |
| レーザー波長 | 976nm |
| レーザーの種類 | 複数の200Wダイレクトダイオードレーザー |
アプリケーション事例

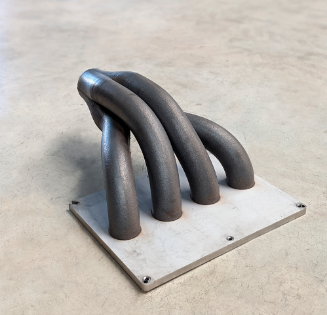

SS316L
- エンジン マニホールド
- Meltio Engine Robot Arm
- サイズ: 205 × 360 × 473 mm
- 重量: 5.22 kg
- 印刷時間: 19 時間 23 分

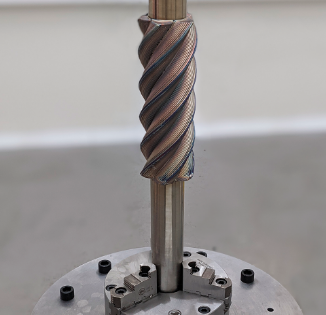

SS316L
- スクリューコンプレッサー
- Meltio Engine Robot Arm
- サイズ: 75 × 75 × 230 mm
- 重量: 2.55 kg
- 印刷時間: 7 時間 23 分

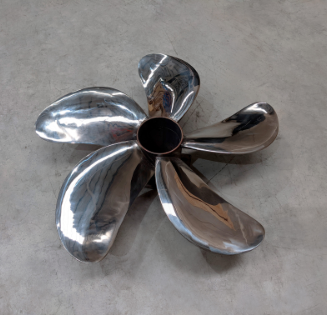

SS316L - 海軍用プロペラ
- Meltio Engine Robot Arm
- サイズ：600φ mm
- 重量: 12.1 kg
- 印刷時間: 43 時間 40 分

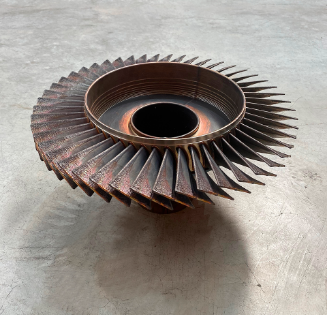

SS316L - ブリスク
- Meltio Engine Robot Arm
- サイズ: 500 × 500 × 60 mm
- 重量: 9.15 kg
- 印刷時間: 26 時間 25 分

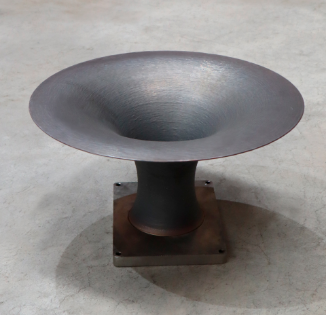

SS316L - 張り出し試験
- Meltio Engine Robot Arm
- サイズ: 350Ø mm、H 180 mm
- 重量: 2.14 kg
- 印刷時間: 6 時間 26 分

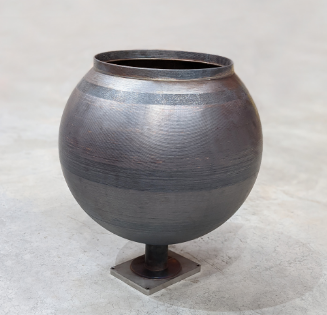

SS316L - 球形タンク
- Meltio Engine Robot Arm
- サイズ: 500φ mm
- 重量: 29.6 kg
- 印刷時間: 81 時間 20 分
